在湿法磷酸精制的溶剂萃取工艺中,萃取塔、洗涤塔、反萃塔相界面的稳定控制,是决定产品品质、溶剂消耗、装置安全运行的核心控制点。

湿法磷酸精制通常采用溶剂萃取法,其核心是通过有机溶剂(如磷酸三丁酯 TBP 与煤油的混合液)选择性萃取磷酸,再通过洗涤、反萃等步骤获得高纯度磷酸产品。典型的三塔串联工艺流程为:原料磷酸→萃取塔→洗涤塔→反萃塔→净化磷酸,萃取塔产出萃余酸、洗涤塔产出洗涤酸、反萃塔产出再生溶剂。

在萃取塔中,原料磷酸(重相)与有机溶剂(轻相)逆流接触,磷酸被萃取进入有机相;在洗涤塔中,用少量净化磷酸洗涤负载有机相,去除共萃杂质;在反萃塔中,用脱盐水反萃有机相中的磷酸,得到净化磷酸产品。各塔内相界面的稳定控制直接关系到萃取效率、溶剂损失和产品质量。

湿法磷酸精制过程中的界面检测面临多重技术挑战,强腐蚀介质、容易结垢、乳化层干扰、两相密度差小…… 复杂苛刻的工况,一直是摆在仪表工程师面前的老大难问题。不少行业成熟的接触式界位检测方案,在该特殊工况下会显现出适配短板,容易陷入 “测量不准、维护频繁、非计划停机” 的困局,制约磷化工装置向数字化、智能化升级。

复杂工况下,传统接触式界位检测面临适配难题

湿法磷酸精制体系工况特殊:磷酸水相与有机相密度差仅 0.3‑0.7g/cm³,极易形成数厘米厚乳化层;介质腐蚀性强,杂质多,运行温度 40‑50℃,装置需要连续长周期运行。

很多在常规化工场景表现优异的接触式测量方案,面对磷酸体系强腐蚀、高固含量、易乳化的工况条件,会暴露出一定应用局限: 部分带浮子结构的接触仪表,在介质结垢、固相杂质较多的环境中,存在活动部件被淤浆附着卡滞的风险;受体系介质密度波动影响,测量基准容易发生偏移;现场检修时往往需要装置停车排空,单次维护作业耗时较长,对连续化生产造成一定影响。

依靠微波反射原理的接触式测量方案,测量效果对介质介电特性较为敏感;当体系出现较厚乳化层、探头表面出现介质沉积污垢时,容易造成信号扰动,难以清晰分辨水相‑乳化层‑有机相多层相态。

除此之外,差压、浮筒、电容类物位检测手段,也会受介质腐蚀、密度波动、电导率变化等因素影响,需要开展频繁校准维护,难以匹配装置长周期稳定运行的需求。

仪表适配性不足带来的连锁后果十分现实:界面判断偏差,造成溶剂跑损、产品合格率下滑;频繁拆检维护,增加人工、备件成本;检修期间装置降负荷甚至停车,直接造成可观经济损失;操作人员频繁进入高危腐蚀区域,也带来安全隐患。

行业迫切需要一套可以适配强腐蚀、乳化工况的新一代界位检测解决方案。

✨视觉界面仪|机器视觉赋能,开启智能检测新时代

基于光谱成像 + 机器视觉技术的视觉界面仪,采用非接触式检测架构,整套系统由图像采集单元、图像处理单元、控制输出单元三大部分组成。 依托高清多光谱成像、自研图像识别算法,无需测量探头直接浸泡在工艺介质内部,直击湿法磷酸萃取工段的行业痛点。




可视化在线监测,告别凭经验判断

设备实时采集塔内分层画面,中控室远程就可以直观看到轻相、重相、乳化层、结垢、气泡真实状态,不再单纯依靠一个孤立数字。 测量异常时,操作人员可以回看现场图像快速定位故障根源,规避误操作,从 “经验管控” 转向可视化管控,降低人为误判带来生产损耗。

一键智能冲洗,维护实现分钟级

针对磷酸介质极易结垢淤浆的痛点,集成自动化高压防腐冲洗系统。无需停机、无需拆卸设备,一键启动即可完成镜头清洁。 大幅减少备品备件消耗与非计划停机,设备可稳定运行 5 年以上,年运维成本相比传统方案下降 30% 以上。

多维数据输出,助力工艺精细化管控

区别于传统仪表只输出界面高度单一数据,视觉界面仪可以同步输出轻、重两相透光度数据。透光度数值直接反映萃取反应完成程度,为工艺调参提供直接依据。 界面高度、透光度、现场图像全部接入 DCS、MES 系统,自动留存完整台账,满足品控追溯、环保合规、数字工厂建设的数据需求。

成熟工程方案,兼顾安全与兼容性

硬件安装:采用法兰侧装方案,配套气动阻断阀,维护时切断介质通路,规避腐蚀性介质泄漏风险;上下预留冲洗、排污接口,适配连续化工生产场景。




布线通信:创新 PoE 一体化集中布线,单根网线同时供电 + 传输数据,减少电缆与 IO 卡件投入;同时保留传统 4‑20mA 信号输出,新旧控制系统均可兼容;光纤链路抗工业电磁干扰,配备双链路冗余,保障数据可靠上传。



工业化实测:看得见的降本、安全、提质收益

在湖北某精细化工企业湿法磷酸精制装置的实际落地应用中,视觉界面仪交出亮眼成绩单:

  • 检测性能可很好弥补传统接触式方案在该工况下的短板,减少停机时间与运维成本
  • 溶剂夹带率由 1.0% 下降至 0.4%,每年节约 TBP 萃取剂约 8 吨;
  • 磷酸产品优等品率从 92% 提升至 97%;
  • 单台套设备年综合经济效益可达 89 万元,包含维护成本节约、原料损耗降低、产品提质增效、节电收益等多个维度。

安全层面,远程可视化监测减少人员高危现场作业频次;非接触测量消除探头腐蚀泄漏风险;图像与数据自动存储,便于故障复盘;界面精准控制降低溶剂挥发,减少 VOCs 排放,兼顾安全生产与绿色环保要求。



不止磷酸行业,多化工领域应用潜力释放

视觉界面仪的能力并不局限湿法磷酸精制场景,在石油化工、制药、食品工业、环保工程、湿法冶金等众多存在萃取、分层工况的行业,均具备广阔落地价值,不同场景应用潜力如下表:

视觉界面仪在不同化工场景的应用潜力



不论是石油化工油水分离、制药提纯、食用油精制,还是污水沉淀池泥水界面、湿法冶金萃取槽两相界面,视觉界面仪非接触测量、可视化监测、多参数输出的优势,均可有效破解传统仪表卡滞、腐蚀、校准频繁等顽疾,为更多流程工业提供全新检测手段。


技术迭代展望

展望未来,通过多传感器融合、AI 预测性维护、数字孪生对接、产品模块化标准化迭代,视觉界面仪还将进一步实现界面状态预判、自动适配冲洗频次、工艺智能联动等高级能力,助力更多流程工厂完成仪表智能化升级。

从接触式走向非接触式,从单点读数走向全景感知,从被动监测走向智能赋能,新一代视觉检测技术,正在为流程工业的数字化转型提供全新的技术范式。


一、工作实施背景:

国家高度重视安全生产与智能化转型,《全国安全生产专项整治三年行动计划》对高危化工工艺进行全面排查和治理,旨在消除隐患,提升整体安全水平。《“机械化换人、自动化减人、智能化无人”规划》为工业发展指明方向,明确提出减少高危作业环境中的人工干预,推动自动化、信息化和智能化技术的深度融合。各地“智改数转”计划进一步加速了传统产业的智能化升级。在化工行业,高危工艺与智能化发展需求高度协同,尤其是涉及高温高压反应环境、易燃易爆介质、毒害性气体等场景,传统人工操作方式已难以满足安全与效率的双重要求。




二、产品介绍

1.光谱成像分析仪:大区域图像、视频、更全面

2.在线超声检测仪:大面阵、非接触、高频

3.光谱+超声复合检测:彻底解决自动分层、质量品控二大难点。





三、某医药企业萃取分层应用


1、稳态工艺效果:

稳态工艺中,光谱成像仪与在线超声检测仪适配性良好,可稳定支撑生产。

前者以可视化影像及曲线精准表征二氯甲烷、絮状物等液相信息;

后者抗干扰性强,分层曲线解析度高,提升分层解析效率。

二者协同实现闭环自控,通过历史数据分析优化工艺,

构建高效自控系统,保障生产稳定高效。






2、絮状物干扰(中间层含絮状物):

光谱成像分析仪通过视频与曲线真实反应出丰富的液相信息

(二氯甲烷、絮状物及水层液相)。

在线超声检测仪在该工况下不受絮状物的干扰,分层曲线清晰,方便理解。

通过实时数据,可以实现自动化控制;

通过历史数据分析,可以适时调整工艺;便于车间生产优化,提升工艺水平。






3、絮状物干扰(重相含絮状物较多): 此次分层通过视频信号及曲线分析,

分层过程中,重相中夹带大量絮状物在光谱曲线中明显表达,

超声曲线仍保持较平稳的状态,未受到絮状物的影响。






4、浊度变化:

此次分层通过视频信号及曲线分析,分层过程中,

重相透光度逐步降低在光谱曲线中明显表达,

超声曲线仍保持较平稳的状态,未受到影响。





四、创造的经济效益和社会效益

该案例通过“光谱 + 超声” 复合检测与自动化控制的深度融合,解决了医药行业透明两相萃取分层的技术难题,实现了安全、品质、效率的三重提升,为医药化工行业萃取工艺智能化升级提供了可复制的实践经验。


· 客户需求

工艺为:第一次分层,打开釜底阀和重相调节阀,分出重相,检测到中间层关闭重相调节阀,加料静置;第二次分层,打开釜底阀和重相调节阀,分出重相,检测到中间层或轻相时,关闭釜底阀和重相调节阀;打开釜底阀和轻相阀分出乳化层和轻相。


· 工艺流程描述

总分层次数:2次


工艺流程图

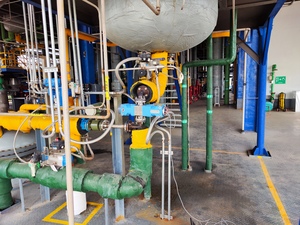

现场安装图
曲线图
阀门配置

序号

产品名称

数量

备注

1

气动调节阀

1

重相FA201

2

气动调节阀

1

氮气补压FA202

3

气动切断阀

1

轻相FA102

4

气动切断阀

1

釜底阀FA101

5

气动切断阀

1

氮气吹扫FA103

· 客户需求

工艺为:第一次分层,打开釜底阀和重相调节阀,分出重相,检测到中间层关闭重相调节阀,加料静置;第二次分层,打开釜底阀和重相调节阀,分出重相,检测到中间层或轻相时,关闭釜底阀和重相调节阀;打开釜底阀和轻相阀分出乳化层和轻相。


· 工艺流程描述

总分层次数:4次

工艺流程图
阀门配置
曲线图

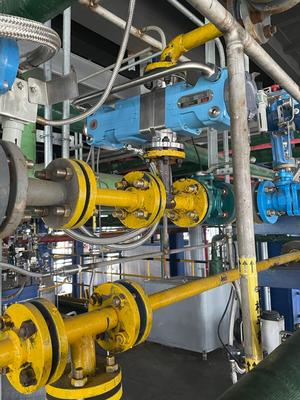

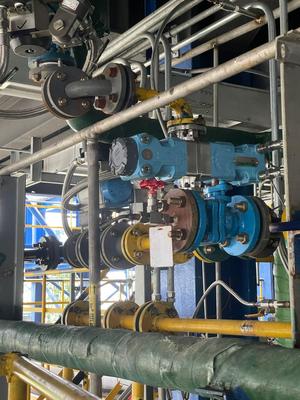

现场安装图

序号

产品名称

数量

备注

1

气动调节阀

1

主管道调节FA201

2

气动调节阀

1

釜底阀FA101

3

气动切断阀

1

重相FA102

4

气动切断阀

1

中间层FA103

5

气动切断阀

1

轻相FA104

智能视镜适用于精细化工、农药医药合成萃取工段间歇分层的液相检测,能够敏捷可靠检测出水相、油相、混合相(乳化层),对气泡、乳化层、杂质有敏感响应。输出信号可与DCS系统对接,控制相应阀门,实现液相分层排料的自动化控制。以下是浙江某药企的液相分层过程。


曲线图


向下分液,分重相与中间层,正常分料时重相响应值较高,中间层响应值很低,能很好的完成两相的分料。当流速较快时反应釜中界面被破坏,部分中间层提前被带出,智能视镜检测到响应值低于正常的重相,进入异常处理:

1. 切断分料阀门,进行静置。

2. 静置结束后进行判断,如果响应值在重相区间则继续放料,如果在中间层区间则结束重相分层,如果是其它响应值区间则报异常转人工处理。

3. 经过多次静置细分,将所有重相全部分出。

放料静置后响应值处于中间层区间,判断此时重相已分完,关闭放料阀门,加料进行二次反应。


重相到中间层的分层视频:





1.分层过程
       以下是江苏某化工厂的液相分层过程。



重相物料:二氟二氯乙烯,无色透明

轻相:水

中间层

打开釜底阀开始分重相,分至中间层分料结束,中间层和轻相留置釜中套用。


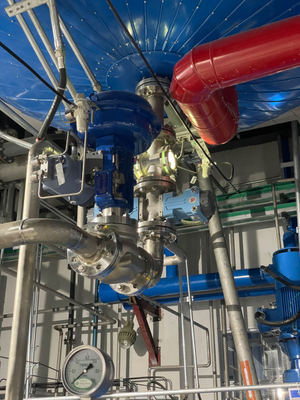

2.现场图片


3.流程图


1.分层过程

以下是某医药企业甲醇甲苯的液相分层过程。

轻相:甲苯

中间相:杂质

重相:含水甲醇

工艺:

一次分层:切断所有阀门,打开釜底阀让视镜内充满重相,静置T0,打开调节阀,打开重相阀分重相,出现轻相切断重相阀,再次静置,判断是否为轻相,打开轻相阀分轻相,等待空相关闭所有阀门。


2.工艺图



3.流程图



4.曲线图

分层

   智能视镜参数:光强:40;积分时间:1/4000;

   重相:350,中间相:260,轻相:450~700



每次分层都应先开釜底阀让管道内的料液回流,待界面稳定再开出料阀分层。乳化跟重相一起排走,接近界面提前小开度调节阀,保持界面稳定缓慢分层关阀。

智能视镜参数:光强:40;积分时间:1/4000;重相:5.7~15mA,中间相:5.15mA,轻相:15mA



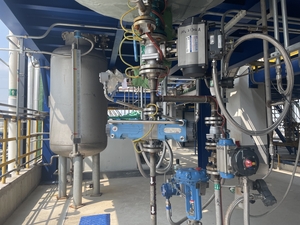

5.现场图片


某大型上市医药企业

主营业务:医药中间体生产企业

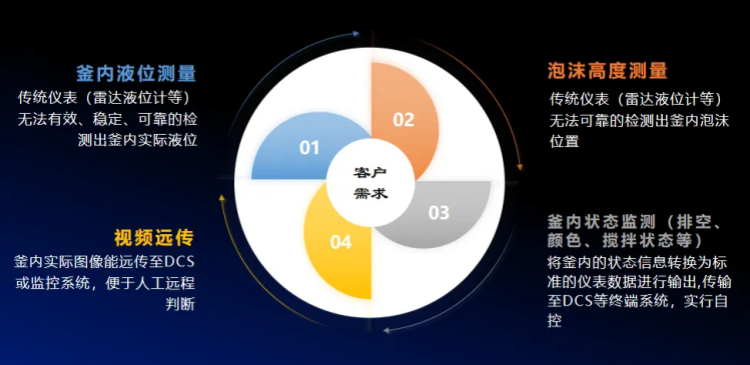

客户背景:该公司对生产线自动化要求较高,全车间基本实现无人化操作,但是生产流程中,釜内液位检测采用雷达液位计进行检测及联锁控制,由于搅拌杆及釜内泡沫的影响,输出的液位数据不稳定,经常出现跳变,造成自控程序无法稳定可靠的投运;一旦流程终止后,需要人工去现场判断液位高度后,处理异常情况,再重新进行自控投运;另外由于雷达液位计无法稳定的检测出泡沫的高度,导致停止搅拌后会出现泡沫从顶部泄漏的情况。


01产品介绍

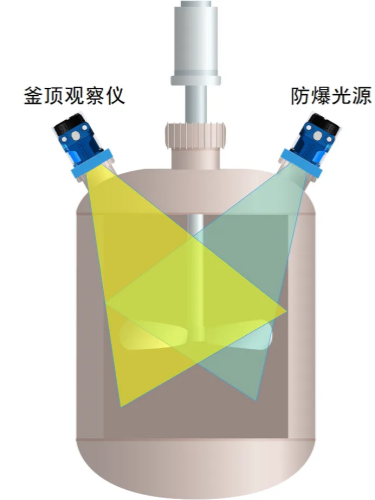

本产品首先利用漫反射光源照射反应釜内,由视觉传感器接收液面、搅拌杆、釜壁的漫反射光,获得反应釜内图像。

利用独创的AI图像分析技术实现以下功能:

1、釜内实时液位检测,包括实际釜内泡沫高度。

2、釜内搅拌状态、颜色等实时监控。

3、检测信息的标准化接口传输,支持4-20mA、RS485、TCP/IP等接口传输。

4、标准接口实现图像的远程传输,标准RTSP视频流,支持ONVIF协议。

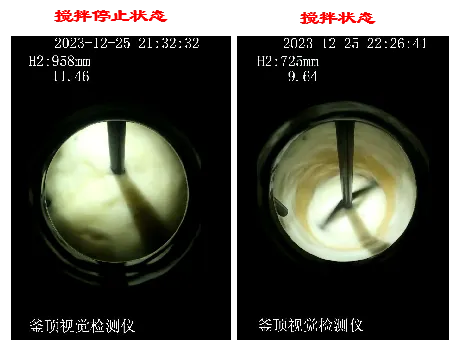

系统由釜顶视觉检测仪、防爆光源两部分组成,安装于反应釜釜顶,通过获取釜内稳定的实时图像,通过嵌入式系统对图像进行实时分析,输出检测结果,具有传输稳定、低延时等特点。通过独创的AI图像识别算法,对釜内液位、泡沫位置、颜色变化、搅拌状态等进行检测输出,也可根据用户需求进行定制化算法分析。


02产品特点






03控制信号

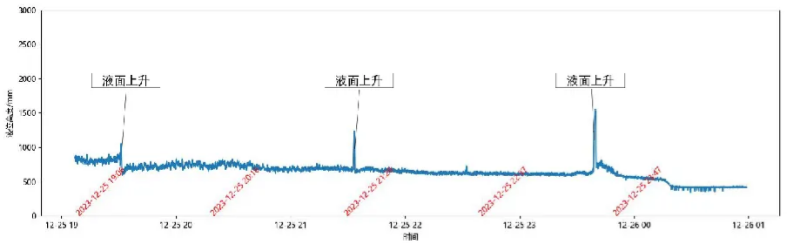

通过安装我司的釜顶视觉检测仪后,可输出实时稳定的液位信息以及泡沫高度信息,通过DCS实现稳定的自控;另外图像信号也可远传至DCS及其他终端,人工可远程对釜内状态进行实时监控,不再需要人工进行现场巡检。

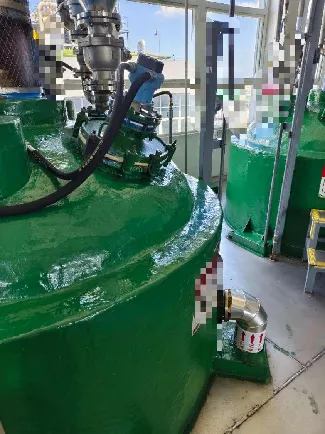

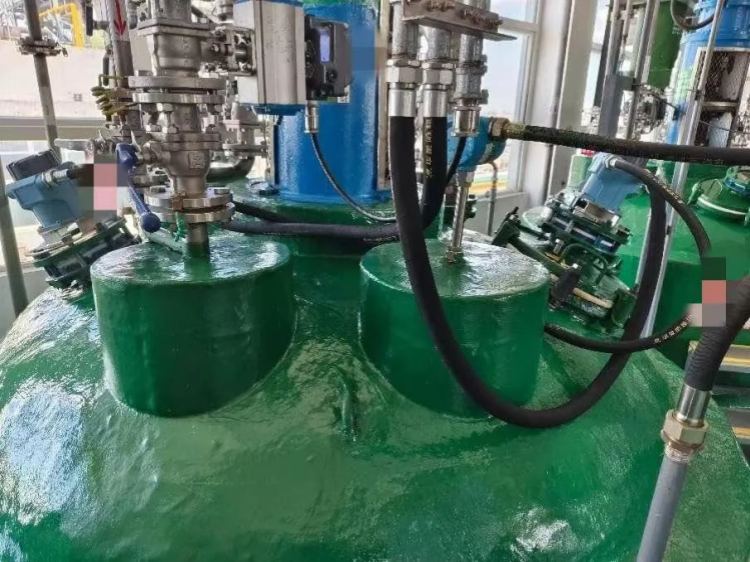

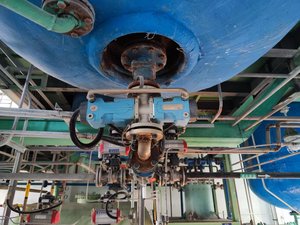

04现场安装图





1、解决了客户的生产流程自动化的问题,减少了绝大部分的人工巡检,节约人工成本。

2、解决了原先自控投用前的泡沫泄露等问题,提升了生产的安全性以及环保。

3、根据实时的液位信息及釜内颜色的判断,联锁进出料阀门的通断,提升了产品生产过程中质量的稳定性。
